Főbb műszaki problémák az akkumulátorcsomag-sorozatban és a párhuzamos tervezésben

Az akkumulátorcsomagok tervezése során a soros és a párhuzamos közötti választás jelentős hatással lehet az akkumulátor teljesítményére, biztonságára és élettartamára. Az akkumulátorcsomag kialakítása összetett és kényes, ezért néhány kulcsfontosságú műszaki probléma alapos megértését igényli. Ebben a cikkben az akkumulátorsorozat és a párhuzamos tervezés műszaki kihívásait tíz szempont szerint tárgyaljuk, például az akkumulátor konzisztenciáját, a feszültség- és áramkiegyenlítést, valamint a hőkezelési rendszer tervezését.

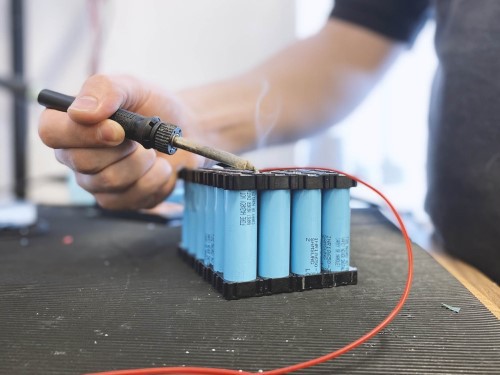

1. Az akkumulátor inkonzisztens

Az akkumulátor konzisztenciája az egyes akkumulátoregységek hasonlóságára utal a kapacitás, a feszültség, a belső ellenállás, a kisülési görbe stb. tekintetében. Az akkumulátor teljesítményében mutatkozó különbségek problémákat okozhatnak soros vagy párhuzamos akkumulátorcsomagokban. Például sorozatkonfiguráció esetén az akkumulátor teljes teljesítményét a legrosszabb cella befolyásolja; Párhuzamos konfigurációban a teljesítménybeli különbségek egyenetlen árameloszláshoz vezethetnek, ami befolyásolja a teljes akkumulátorkészlet élettartamát és hatékonyságát.

Probléma:Soros konfigurációban, ha egy akkumulátor lemerült, a teljes akkumulátorcsomag nem tud teljesen lemerülni, ami energiapazarláshoz és hatékonyságcsökkenéshez vezet; Párhuzamos konfiguráció esetén a különböző akkumulátorok áramterhelése eltérő, ami könnyen okozhat helyi túlmelegedést és az akkumulátorok teljesítményromlását.

Megoldás:

Akkuellenőrzés:A gyártási folyamat során nagy pontosságú vizsgálóberendezést kell használni az egyes akkumulátoregységek szigorú átvizsgálására, hogy biztosítsák az olyan paraméterek nagyfokú konzisztenciáját, mint a kapacitás, a feszültség és a belső ellenállás. Az általános szűrési módszerek közé tartozik az OCV-teszt (nyílt áramköri feszültség), a belső ellenállás-teszt és a kapacitásteszt. Ezek a tesztek hatékonyan kiszűrik a nem megfelelő akkumulátorokat, és elkerülik az inkonzisztens akkumulátorcellák összeszerelését.

Kiegyensúlyozó áramkör kialakítása:Aktív vagy passzív kiegyensúlyozó áramkörök integrálása az akkumulátorkezelő rendszerbe (BMS). Aaktív kiegyenlítő áramkörkapcsolási induktivitáson vagy kapacitáson keresztül villamos energiát képes átadni, hogy megvalósítsa az energia újraelosztását az akkumulátorcsomagban. A passzív kiegyenlítés szabályozza az akkumulátor feszültségét többletenergia fogyasztásával. Az aktív kiegyensúlyozás összetett, de hatékony, nagy kapacitású akkumulátorokhoz, a passzív kiegyensúlyozás pedig kis és közepes méretű akkumulátorokhoz.

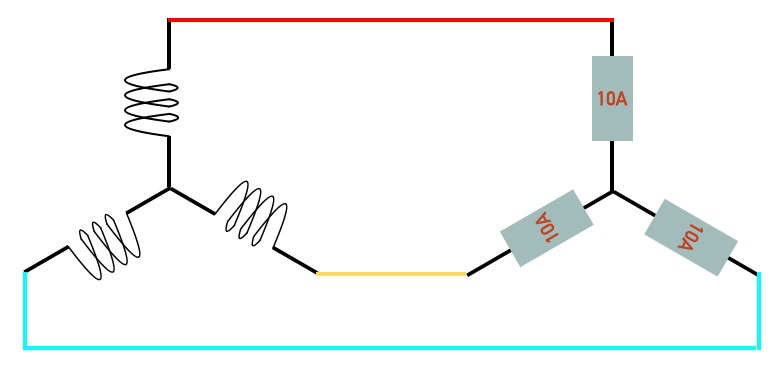

2. Kiegyensúlyozza a feszültséget és az áramerősséget

Soros akkumulátoroknál a feszültségkiegyenlítés problémája a kulcsa az egyes cellák egyenletes töltésének és kisütésének. A feszültségkiegyenlítő áramkör nélküli akkumulátorcsomag túl- vagy alultölti az akkumulátor egy részét, ami befolyásolja a teljes akkumulátorcsomag élettartamát. A párhuzamos akkumulátorcsomag az áramkiegyenlítés problémájával szembesül, és a belső ellenállás különbsége egyenetlen árameloszláshoz vezet, ami miatt egyes akkumulátorok könnyen elbírják a nagyobb áramterhelést.

Konkrét problémák:Az egyenetlen feszültségű sorozatú akkumulátorcsomagok egyes akkumulátorok túltöltését és károsodását okozhatják, vagy kisütéskor korai lemerülést okozhatnak; A párhuzamos akkumulátorcsomag kiegyensúlyozatlan árama felgyorsítja az akkumulátoregység öregedését és lerövidíti az akkumulátor élettartamát.

Megoldás:

Aktív kiegyensúlyozó áramkör:Az induktorok, kondenzátorok és vezérlő chipek kombinációja révén intelligens teljesítményátvitel a hatékony feszültségkiegyenlítés érdekében. Ez a módszer hatékonyan csökkentheti az akkumulátor belső fogyasztását, és javíthatja a teljes akkumulátorcsomag töltési és kisütési hatékonyságát. Az elterjedt kiegyensúlyozási módszerek közé tartozik a repülőkapacitás-kiegyenlítés és a kapcsolási induktivitás-kiegyenlítés. Ki kell választania a megfelelő megoldást az akkumulátor alkalmazási forgatókönyve alapján.

Passzív kiegyenlítő áramkör:Az ellenálláson keresztül fogyasztja a nagyfeszültségű akkumulátor többletteljesítményét. Ez a módszer egyszerű, alacsony költségű, de alacsony hatásfokkal és hőtermeléssel alkalmas kis akkumulátorcsomagok kiegyensúlyozott kezelésére. A tervezés során ügyelni kell az ellenállás teljesítmény- és hőelvezetési teljesítményére, hogy elkerüljük a helyi túlmelegedést a kiegyenlítési folyamat során.

3. Hőgazdálkodási rendszer tervezése

Az akkumulátor sok hőt termel a munka során, különösen akkor, ha a nagy áramkisülés nyilvánvalóbb. Ha a hőt nem osztják el hatékonyan, az akkumulátor hőmérséklete fokozatosan emelkedik, ami csökkenti az akkumulátor teljesítményét, lerövidíti az élettartamot, és még a hőkiesés kockázatát is okozhatja.

Konkrét problémák:Az egyenetlen hőmérséklet egyes akkumulátoregységek túlmelegedését okozza, ami megnövekedett belső ellenállást, elektrolit-bomlást és egyéb problémákat, sőt az akkumulátoregység tüzet is okozhat.

Megoldás:

Hővezető anyagok és hőelvezetési tervezés:Az akkumulátorcsomag kialakításában nagy hővezető képességű anyagokat lehet hozzáadni, például alumíniumötvözet hőelvezető lemezeket, termikus szilikon párnákat stb., amelyek gyorsan exportálhatják az akkumulátoregység által termelt hőt. Optimalizálja az akkumulátorcsomagban lévő légáramlási csatornákat, hogy javítsa a hőelvezetést természetes vagy ventilátoros konvekció révén. Nagy teljesítményű alkalmazásoknál a folyadékhűtéses hőleadás szóba jöhet, és a hőleadás hatékonysága nagyobb a keringő hűtőfolyadékon keresztüli hő elnyelésével.

Hőmérséklet figyelés és aktív hűtés:A BMS-be egy hőmérséklet-érzékelő van beépítve, amely az egyes cellák hőmérsékletét valós időben figyeli. Ha a hőmérséklet túl magas, a rendszer automatikusan csökkenti a terhelést vagy módosítja a hőelvezetési sémát. Ugyanakkor az intelligens hűtőrendszer automatikusan elindítja a ventilátort vagy a folyadékhűtő rendszert az akkumulátor hőmérsékleti állapotának megfelelően, hogy elkerülje az akkumulátor túlmelegedés okozta meghibásodását.

4. Az akkumulátor egység szerkezeti kialakítása

Az akkumulátorcsomag szerkezeti kialakításának nemcsak az akkumulátoregység stabilitását kell biztosítania, hanem optimalizálnia kell az elektromos csatlakoztatás, a hőelvezetés és a karbantartás egyszerűségét is. Az ésszerűtlen szerkezeti tervezés az akkumulátor rossz érintkezéséhez, rezgéskárosodáshoz, sőt rövidzárlathoz és egyéb problémákhoz vezethet.

Konkrét problémák: Az ésszerűtlen szerkezet az akkumulátor kilazulását, kopását, a belső érintkezési ellenállás növekedését okozhatja, ami helyi felmelegedést és teljesítményromlást eredményezhet.

Megoldás:

Moduláris kialakítás:A moduláris akkumulátorcsomag-konstrukció lehetővé teszi egyetlen akkumulátormodul önálló csomagolását és egyszerű csatlakoztatását, valamint a sérült modul gyors cseréjét az akkumulátorcsomag karbantartási kényelmének javítása érdekében. A szeizmikus szerkezet kialakítását a modulok között alkalmazzák, hogy csökkentsék a külső erők hatását az akkumulátoregységre.

Védőanyagok és tervezési fejlesztések:Használjon ütéselnyelő habot, gumibetéteket és egyéb anyagokat az akkumulátormodul becsomagolásához, hogy csökkentse a külső ütéseket és ütéseket. A ház anyagainak tűzálló, vízálló, korrózióálló, nagy szilárdságú anyagoknak kell lenniük, mint például alumíniumötvözet, rozsdamentes acél vagy műszaki műanyagok, a szellőzőnyílásokat és hűtőbordákat pedig úgy kell kialakítani, hogy optimalizálják a hőkezelést.

5. Akkumulátorkezelő rendszer(BMS)

A BMS (Battery Management System) az akkumulátorcsomag vezérlőközpontja, amely az akkumulátor teljesítmény-, feszültség-, áram- és hőmérsékleti paramétereinek valós idejű felügyeletéért és kezeléséért felelős. A BMS funkciói közé tartozik az akkumulátor kiegyensúlyozása, hibadiagnosztika, töltés- és kisütés-vezérlés stb. Teljesítménye meghatározza az akkumulátorcsomag általános biztonságát és hatékonyságát.

Speciális problémák: Ha a BMS nincs megfelelően megtervezve, előfordulhat, hogy a rendellenes állapot nem észlelhető időben, ami olyan problémákhoz vezethet, mint az akkumulátor túltöltése, túlmerülése vagy túlmelegedése.

Megoldás:

Nagy pontosságú felügyeleti érzékelők: A BMS-be nagy pontosságú feszültség-, áram- és hőmérséklet-érzékelők vannak beépítve, amelyek pontosan érzékelik az akkumulátor állapotparamétereit, és valós időben továbbítják azokat a BMS vezérlőegységhez. A vezérlőegység beépített algoritmusok segítségével elemzi az akkumulátor töltési és kisütési viselkedését, valamint az egyensúly beállítását a rendszer biztonsága érdekében.

Intelligens algoritmusok és adatelemzés: Fejlett akkumulátor-kezelési algoritmusok, például neurális hálózatok, gépi tanulás és egyéb technológiák, az akkumulátor használati adatainak elemzésére szolgálnak, hogy előre jelezzék az akkumulátor egészségi állapotát és hátralévő élettartamát. Az algoritmuselemzés eredményei alapján a BMS aktívan optimalizálja a töltési és kisütési stratégiát az akkumulátor élettartamának maximalizálása érdekében.

6. Akkumulátorvédő áramkör kialakítása

Az akkumulátorvédő áramkör fontos biztonsági intézkedés az akkumulátor túlfeszültségének, alacsony feszültségének, rövidzárlatának és túláramának megelőzésére. Ha az akkumulátorcsomag nem rendelkezik megfelelő védelmi áramkörrel, akkor extrém esetekben könnyen veszélyt okozhat, súlyos esetben pedig tüzet vagy robbanást okoz.

Speciális problémák: A hiányzó vagy rosszul megtervezett védelmi áramkör miatt az akkumulátor megsérülhet töltés és kisütés közben, vagy rövidzárlat esetén nem szakítható meg az áram.

Megoldás:

Többszörös védelmi mechanizmus: Tervezzen meg és integráljon több védelmi áramkört, beleértve a túlfeszültség elleni védelmet, a túlfeszültség elleni védelmet, a túláramvédelmet, a rövidzárlat elleni védelmet stb. Mindegyik védelmi áramkört úgy tervezték, hogy a BMS-től függetlenül működjön, biztosítva az akkumulátor védelmét egy esetleges meghibásodás esetén. mester kudarca. Például a túláramvédelem megtervezhető a MOS-cső és a gyorsbiztosíték kombinációjával a pillanatnyi áramszünet funkció elérése érdekében.

Kétirányú védelmi és leválasztási kialakítás: A kétirányú védelmi áramkör kialakítása egyidejűleg képes figyelni az akkumulátor töltési és kisütési folyamatát, hogy megakadályozza, hogy az akkumulátort a töltő és a terhelés végének rendellenességei befolyásolják. Az akkumulátorcsomagok közötti leválasztó áramkört úgy tervezték, hogy elkerülje az áram visszaáramlását az akkumulátorcellák között, és javítsa az általános elektromos biztonságot.

7. Hatékonyság és energiaveszteség

Az energiaveszteség soros párhuzamos akkumulátor-konstrukció esetén elsősorban a belső ellenállásból, a csatlakozó ellenállásából, valamint a BMS és a védelmi áramkör energiafogyasztásából adódik. Nagy áramerősség mellett ezek a veszteségek tovább növekednek, közvetlenül csökkentve az akkumulátorcsomag általános hatékonyságát és tartósságát.

Konkrét problémák: Az alacsony hatásfok rövidebb akkumulátor-élettartamhoz vezet, ami befolyásolja az eszköz tényleges használati élményét, és a hosszú távú energiaveszteség növeli az akkumulátorcsomag hőjét is.

Megoldás:

Optimalizált csatlakozási anyagok: Használjon alacsony ellenállású, nagy vezetőképességű csatlakozási anyagokat, például rézfóliát, ónozott rézszalagot vagy alumíniumötvözet szalagot. Optimalizálja a hegesztési folyamatot lézeres hegesztéssel, ultrahangos hegesztéssel és más fejlett technológiákkal, hogy biztosítsa a csatlakozási pont gyorsaságát és alacsony ellenállását, csökkentse az elektromos energia veszteségét a csatlakozási ponton.

Továbbfejlesztett BMS energiahatékonyság: A BMS-t az energiahatékonyság optimalizálásával kell megtervezni, hogy elkerüljük a szükségtelen energiafogyasztást. Csökkentse magának a BMS-nek az energiafogyasztását alacsony fogyasztású chipek és intelligens alvó üzemmódok használatával. Energia-visszanyerő modulok is hozzáadhatók a BMS-hez, hogy visszanyerjék és újra felhasználják az akkumulátorcsomagban lévő redundáns energiát az általános energiahatékonyság javítása érdekében.

8. Biztonság és megbízhatóság

Az akkumulátorcsomagoknak meg kell küzdeniük a különféle durva környezetekkel, például vibrációval, ütéssel és magas hőmérséklettel a tényleges használat során, és az akkumulátorok biztonsági és megbízhatósági kialakítása kulcsfontosságú. Egyetlen akkumulátor meghibásodása problémákat okozhat a teljes akkumulátorcsomagban, ami a berendezés meghibásodásához vezethet, sőt a felhasználó biztonságát is veszélyeztetheti.

Konkrét problémák: Az akkumulátorcsomagban lévő bármely egység meghibásodása továbbterjedhet, ami az akkumulátor teljes meghibásodásához vagy biztonsági balesethez vezethet.

Megoldás:

Többrétegű védelem és redundáns kialakítás: Az akkumulátorcsomagok tervezésekor figyelembe kell venni a többrétegű védelmet, például a biztonsági elemek, például a tűz elleni válaszfalak és a robbanásbiztos szelepek hozzáadásával a szerkezeti kialakításhoz. A redundáns kialakítás lehetővé teszi, hogy az akkumulátor többi része megfelelően működjön, ha egyes egységek meghibásodnak, ezáltal javítva az általános biztonságot.

Szigorú tesztelés és tanúsítás: az akkumulátorcsomagokat szigorú környezeti alkalmazkodóképességi vizsgálatnak kell alávetni a gyártás előtt, beleértve a vibrációs tesztet, ejtési tesztet, hőciklus-tesztet stb. UL, CE, UN38.3 és más nemzetközi tanúsítványokon keresztül annak biztosítása érdekében, hogy az akkumulátorcsomag megfeleljen nemzetközi biztonsági szabványok, növelik a felhasználók bizalmát.

9. Dinamikus válaszjellemzők

Az akkumulátoregységeknek gyorsan kell reagálniuk a terhelés változásaira, hogy biztosítsák az eszköz stabilitását. A lassú dinamikus reakciójú akkumulátorcsomag instabil működést és jelentős feszültségingadozást okoz, ami befolyásolja a felhasználói élményt.

Speciális problémák: Az elégtelen akkumulátor-reakció a készülék felgyorsulását és lelassulását okozhatja, vagy feszültségesést okozhat, amikor a terhelés drámaian megváltozik.

Megoldás:

Nagy teljesítményű akkumulátor kiválasztása: Válasszon kiváló dinamikus válaszjellemzőkkel rendelkező, nagy teljesítményű akkumulátorcellákat, amelyek gyorsan beállíthatják a teljesítményt, ha a terhelés gyorsan változik. A BMS gyors reagálású algoritmusával kombinálva az akkumulátor kimeneti dinamikus jellemzői tovább optimalizálhatók.

Induktivitás-szűrő és kapacitáskompenzáció: Az induktivitásszűrő és a kapacitáskompenzációs hálózat az akkumulátorcsomag kimeneti végénél van kialakítva, hogy csökkentsék a feszültségingadozásokat és javítsák az akkumulátor dinamikus válaszképességét. Ez a kialakítás csökkenti a feszültségingadozásokat, és biztosítja a berendezés stabil működését nagy terhelési ingadozások mellett is.

10. Csatlakozási technológia és anyagválasztás

Az akkumulátorcsomag csatlakozó részének kiváló elektromos és hőteljesítményre van szüksége. A rossz csatlakozás megnövekedett ellenálláshoz, érintkezők felmelegedéséhez és akár megolvadáshoz vezet, ami súlyos esetekben az akkumulátor meghibásodását okozhatja.

Speciális problémák: A nem megfelelő csatlakozási anyagok vagy a rossz folyamat növelheti az akkumulátor ellenállását, ami helyi túlmelegedést, energiaveszteséget és biztonsági kockázatokat okozhat.

Megoldás:

Válasszon kiváló minőségű csatlakozókat és hegesztési technológiát: A hegesztési módszereket, például a lézeres hegesztést vagy az ultrahangos hegesztést gyakran használják az akkumulátorok csatlakoztatásakor. Ezek a módszerek alacsony ellenállást és nagy mechanikai szilárdságot biztosítanak a csatlakozás helyén, és elkerülik a vibráció vagy hőmérsékletváltozás miatti rossz érintkezést.

Használjon hőálló szigetelőanyagokat: Az akkumulátorcsomag csatlakozó részeit hőálló és kopásálló szigetelőanyaggal kell becsomagolni, például hőálló szalaggal és teflon szigetelő csövekkel. Ezek az anyagok hatékonyan megakadályozzák a rövidzárlatot vagy a szivárgást a csatlakozásnál, és javítják az akkumulátorcsomag biztonságát és élettartamát.
